Aquí ve un comprador que és de Miami, Florida, EUA, és propietari d'un edifici industrial amb tota l'estructura d'acer, sense materials d'aïllament, 50 metres de longitud, 30 metres d'amplada i 10 metres d'alçada, normalment 20 treballadors, font d'alimentació 440V/60Hz trifàsica, la temperatura ambient més alta és de 35 graus durant l'any. Així és com li fem una solució.
1. Càrrega de refrigeració
Càrrega de transferència de calor de l'estructura de l'embolcall (paret + sostre)
Com que és una estructura totalment-d'acer sense capa d'aïllament, la transferència de calor del sostre i les parets és la font més gran de càrrega de calor.
Càrrega de transferència de calor al sostre (estructura d'acer sense aïllament): aproximadament 25 a 30 W/m²
Càrrega de transferència de calor de paret (sense aïllament): aproximadament 15 a 20 W/m²
La nau industrial és rectangular amb una escala de 30 m × 50 m × 10 m
Superfície del sostre: 30 × 50=1,500 m²
Àrea de la paret: 2×(30+50)×10=1,600 m²
Càrrega al sostre: 1500 × 30=45,000 W
Càrrega de paret: 1600 × 20=32,000 W
Total de 77.000 W=77kW
2. Càrrega de calor dels treballadors, 150 W per persona, 20 * 150 W=3, 000 W=3kW
3. Càrrega d'aire fresc (ventilació i intercanvi d'aire)
Segons la taxa de canvi d'aire convencional de 3 a 5 vegades per hora a les plantes industrials, prenent 4 vegades per hora, el volum és de 15.000 m³
Caudal d'aire: 15.000 × 4=60,000 m³/h
La càrrega de refrigeració és d'aproximadament 60.000 × 1,2 kg/m³ × 1,005 kJ/kg·K × diferència de temperatura (10 graus) ÷ 3.600 ≈ 201 kW
(Nota: la diferència de temperatura es pren com a 35 graus - 25 graus=10 graus i 1,2 és la densitat de l'aire)
Càrrega de refrigeració per aire fresc: aproximadament 200 kW
Estimació de la capacitat de refrigeració total
Transferència de calor de l'estructura de l'embolcall ------77kW
Dissipació de calor del personal -----------------------3kW
Càrrega d'aire fresc --------------------------------------200kW

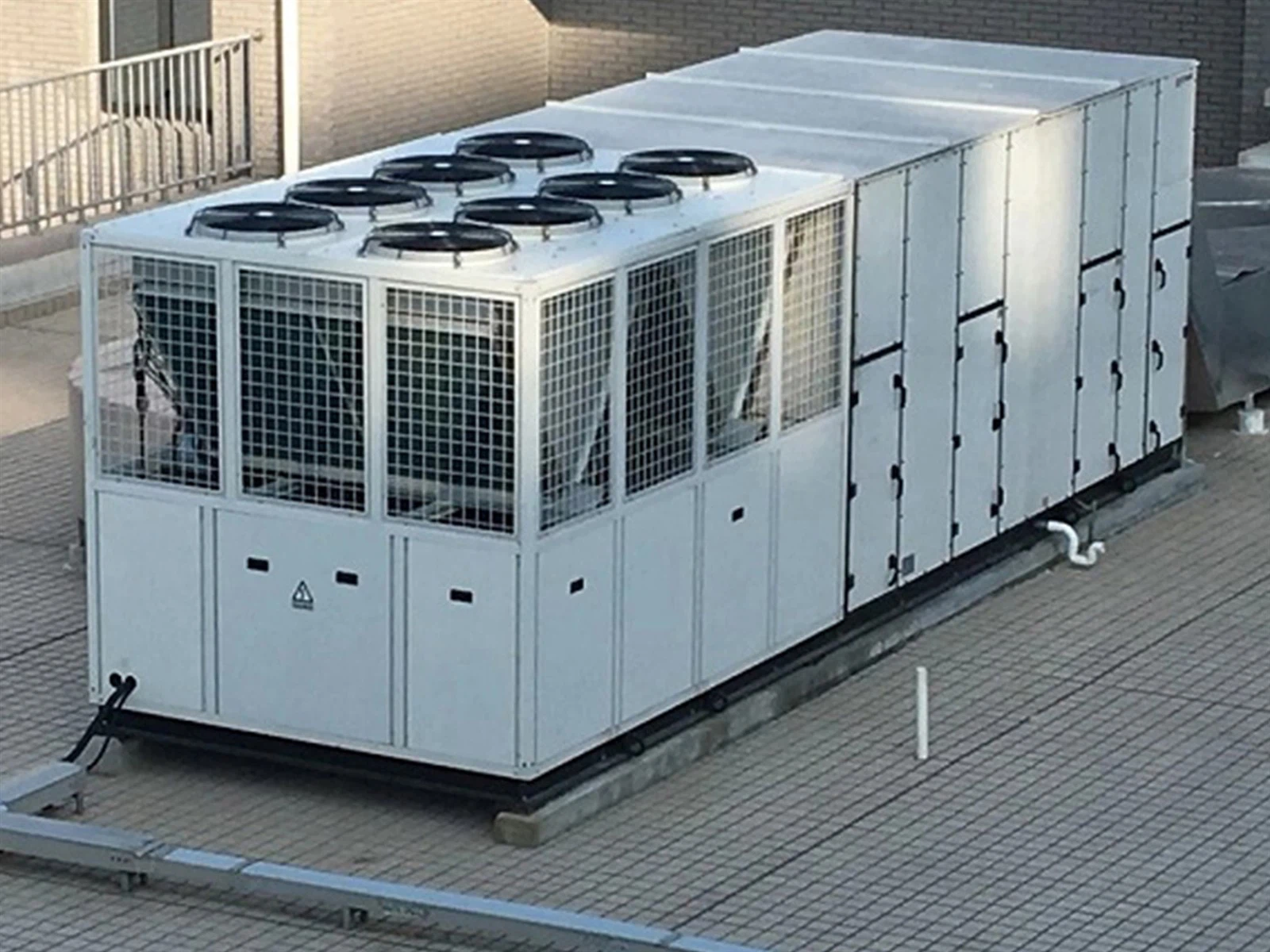

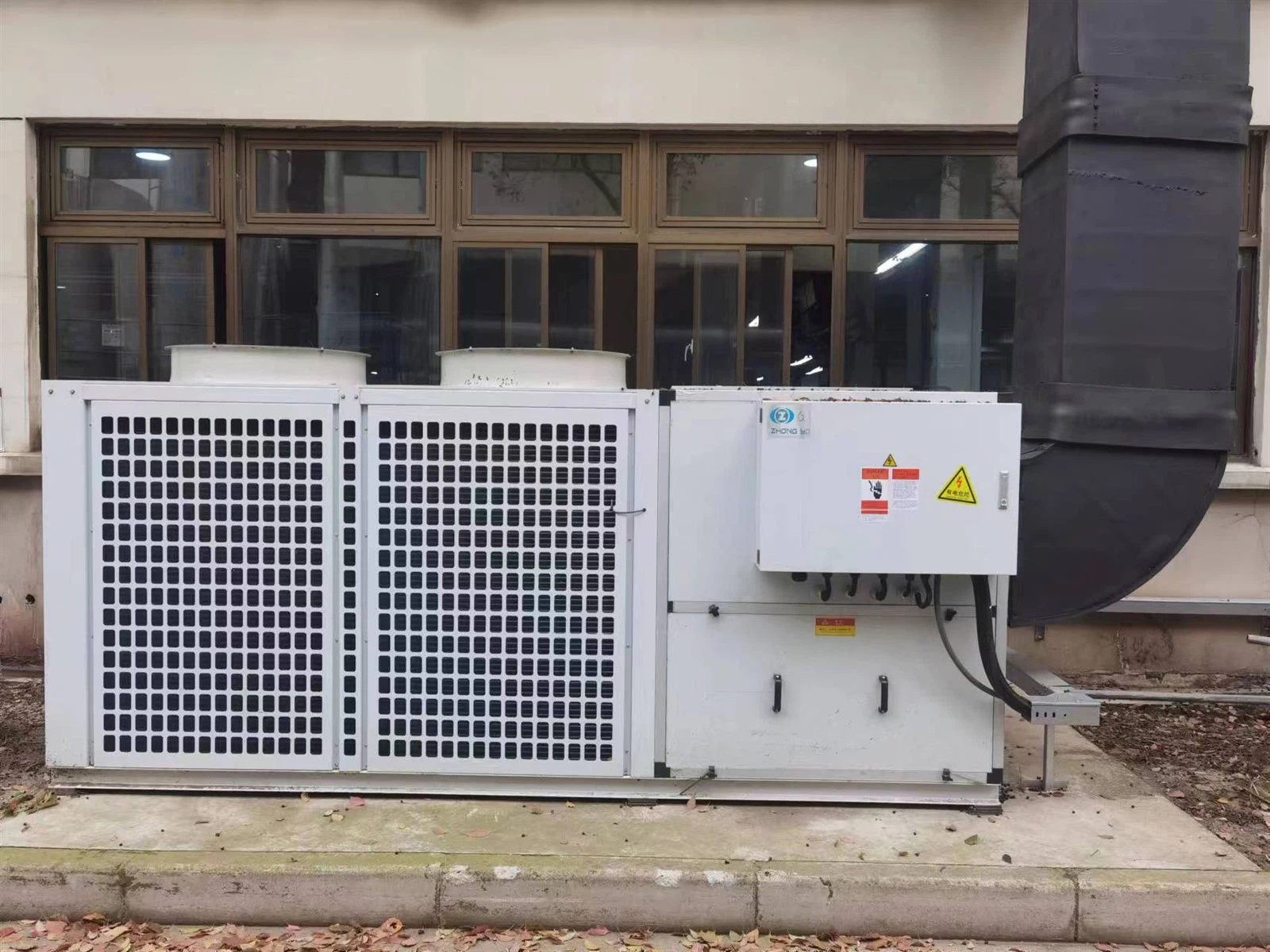

Es recomana configurar un sistema d'aire condicionat amb una capacitat de refrigeració d'uns 300 kW, per això escollim una unitat d'aire condicionat de terrassa, que es pot col·locar al terrat de l'edifici o al costat de l'edifici a terra. Els usuaris no han de fer res més que connectar els conductes d'aire per subministrar aire fred a l'espai de l'habitació.
