Hi ha un magatzem que emmagatzema peces d'automòbils metàl·liques i de plàstic, una àrea de 2600 metres quadrats, l'alçada de 7 metres, el personal de treball diari té 3 persones, normalment la temperatura ambient més alta de 35 graus, la temperatura ambient més baixa de 20 graus a l'hivern. La temperatura interior actual és de 32 graus i s'ha de reduir a 28 graus. Quants quilowatts de capacitat de refrigeració es necessiten?
Per tal d'estimar amb precisió la capacitat de refrigeració necessària (kW) per a aquest magatzem per emmagatzemar peces d'automòbils metàl·liques i de plàstic, podem calcular a partir de la càrrega real combinada amb les condicions del lloc.
1. Informació bàsica
Àrea i alçada del magatzem 2600㎡ i 7 metres, volum =2600 × 7=18200m³
32 graus s'han de refredar a 28 graus, la temperatura ambient més alta 35 graus, 3 treballadors fan una càrrega de calor molt baixa, les peces d'automòbils de metall i plàstic no tenen calor, propòsit d'emmagatzematge, no una àrea de producció.
2. Idea de càlcul de càrrega
Aquest magatzem és una escena típica amb baixa densitat de personal, sense calefacció de procés i sense font de calor segellada.
La principal font de calor prové
-L'envoltant de l'edifici s'escalfa amb la radiació solar
-Les portes i les finestres s'obren i es tanquen perquè la ventilació faci entrar aire calent
-Refrigeració personal menor
Per tant, utilitzem estimació empírica simplificada (classe magatzem)
Densitat de refrigeració recomanada (valor empíric)
Tipus de magatzem: magatzem general (sense sol/equip fort)
Càrrega de refrigeració estimada (W/m²)
60~90 W/m² (mitjana 75 W/m²)
3. Càlcul
2600 ㎡×75 W/㎡=195,000 W=195 kW
4. Altres correccions de factors(tenint en compte la càrrega lleugera + el control precís de la temperatura)
-Només 4 graus de reducció, sense temperatura constant (no emmagatzematge d'aliments ni de precisió)
-Personal mínim, sense font de calor
-L'objectiu és la refrigeració lenta i el manteniment de la temperatura
Així que podeu reduir adequadament el marge, el valor del disseny pot ser de 180 ~ 200 kW
5. Conclusió
Capacitat de refrigeració recomanada: sistema d'aire condicionat de 180 ~ 200 kW
Sistema proposat
-Si només s'utilitza per a la refrigeració (protecció de temperatura no-constante)
-Enfriador modular refrigerat per aire disponible + subministrament de canonada d'aire

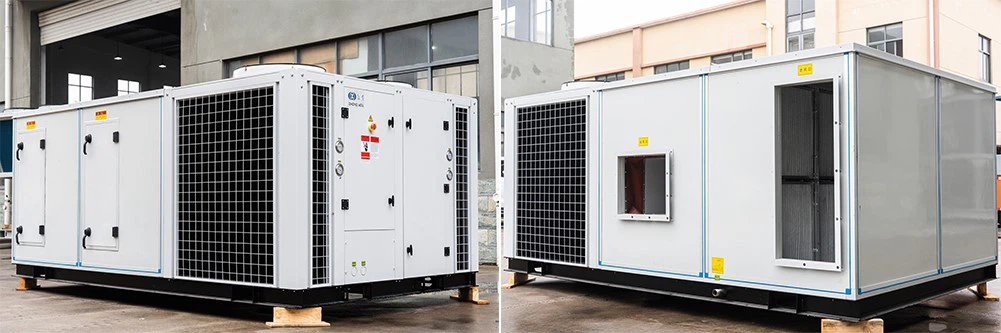

-O grans unitats d'aire condicionat comercials independents (com ara aparells d'aire condicionat combinats)
Si la recerca de l'estalvi d'energia: es pot afegir ventilador d'escapament + cortina humida (ús de refrigeració inicial)
